주말에 뒷좌석 열선 장착 DIY를 성공했습니다..
무쟈게 힘들었지만 성공 후 모람과 기쁨이 밀려오더군요.
그림과 함께 DIY 과정 설명드리겠습니다.
그리고 뒷좌석 탈거 작업은 제가 올린 다른 글(튜닝&DIY 자료실 1485번 게시물)을 참고하시면 됩니다.

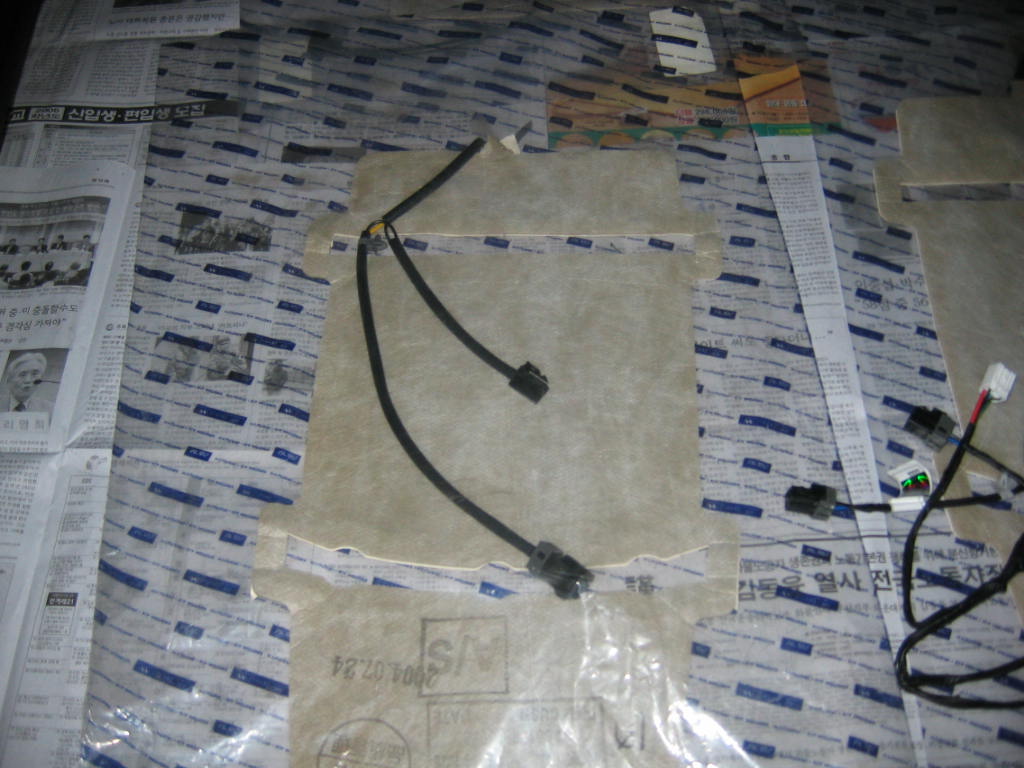

먼저 산타페 열선패드 엉덩이쪽입니다. 배선이 두 개 있는데 짧은 것은 등쪽 열선패드의 배선과 연결하는 선이고,
긴 것은 열선 와이어링 배선과 연결하는 선입니다.

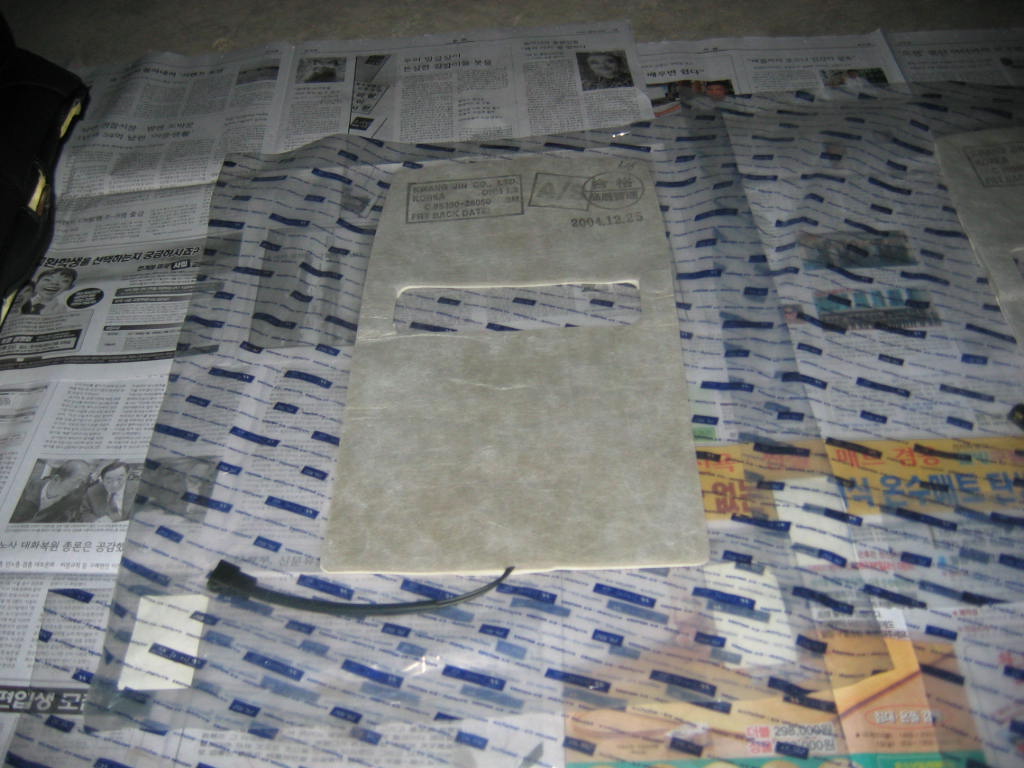

등쪽 열선패드 모습입니다. 엉덩이쪽과 열선하는 배선이 나와 있습니다.

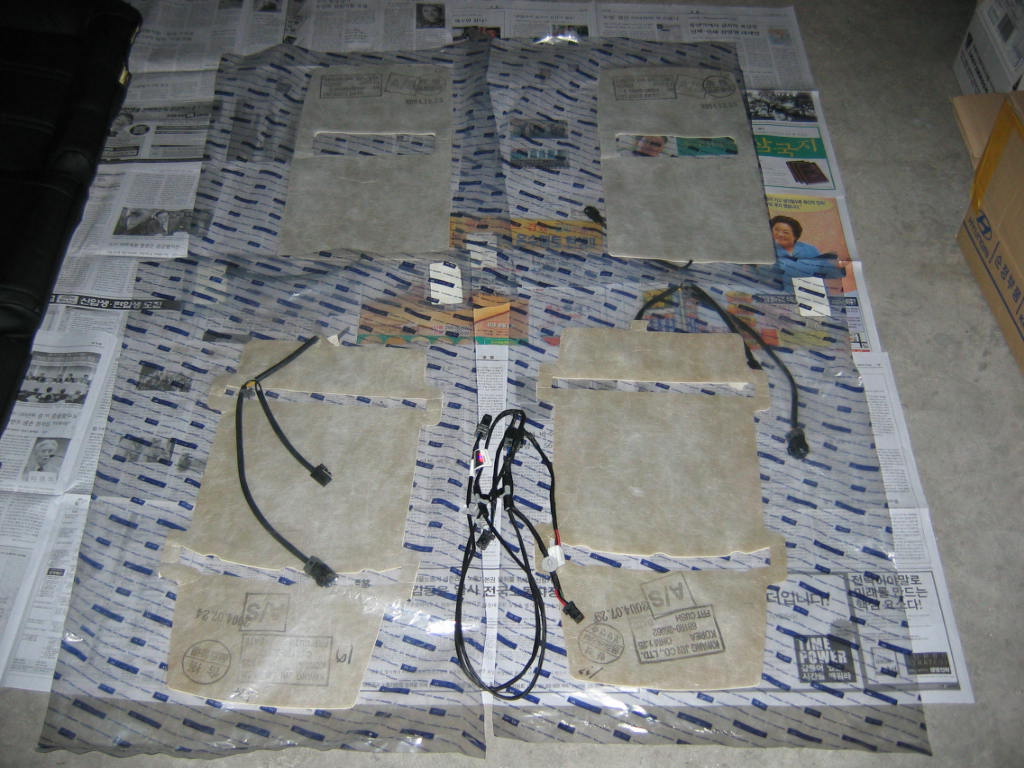

뒷좌석 운전석과 조수석 열선 한 세트입니다.

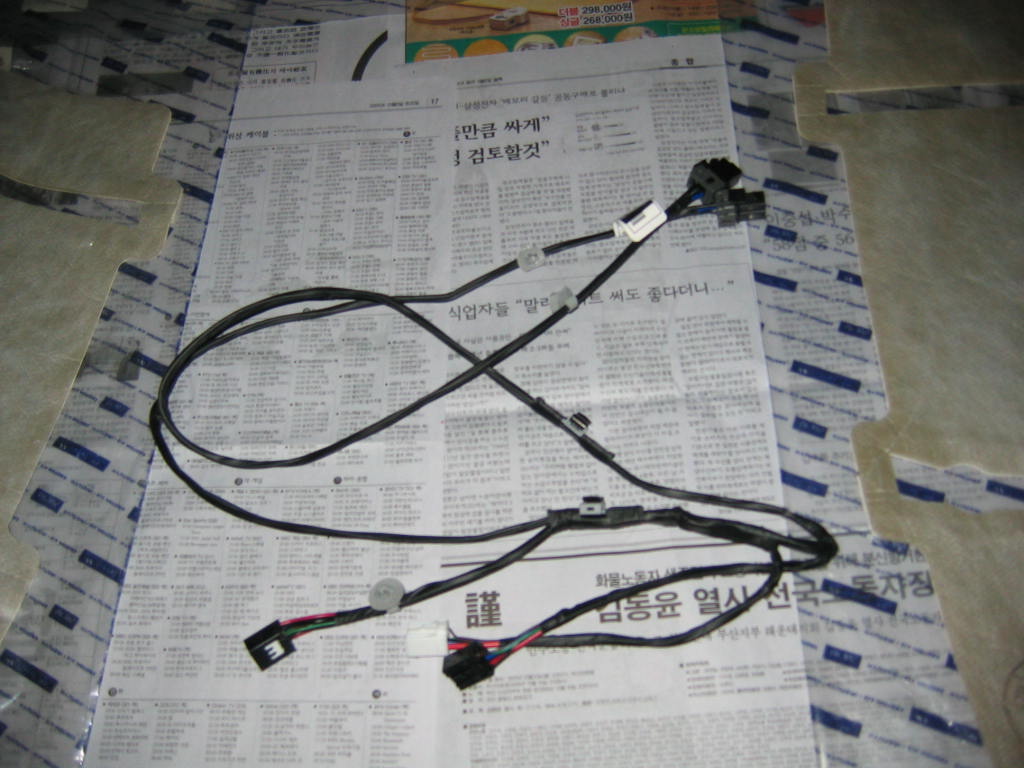

열선 연결에 필요한 와이어링 배선입니다.
우측 상단에 있는 2개 짹은 패드쪽 열선(운전석, 조수석)과 연결하는 것이고,
가운데 맨 아래에 있는 2개 짹은 열선 스위치(운전석, 조수석)에 연결되는 것이고,
그 왼쪽 옆에 있는 짹 하나는 메인 전원과 연결되는 것입니다.

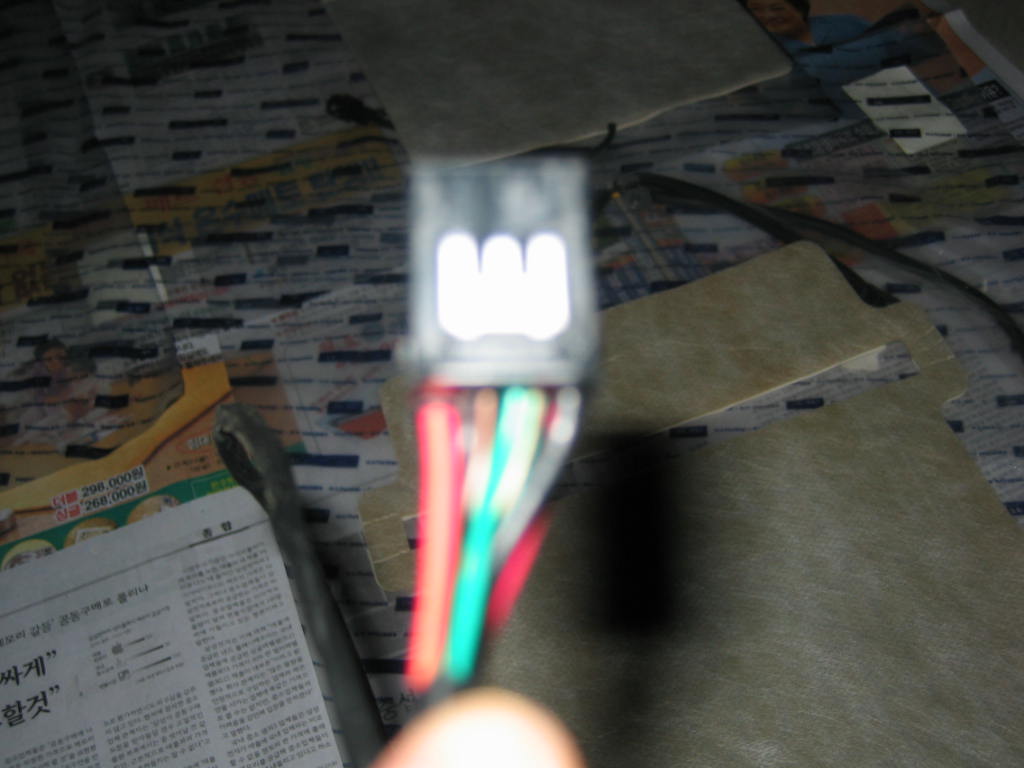

열선 메인짹의 모습입니다. 사진 하나는 접사가 잘 안되어 흐릿하게 보입니다.

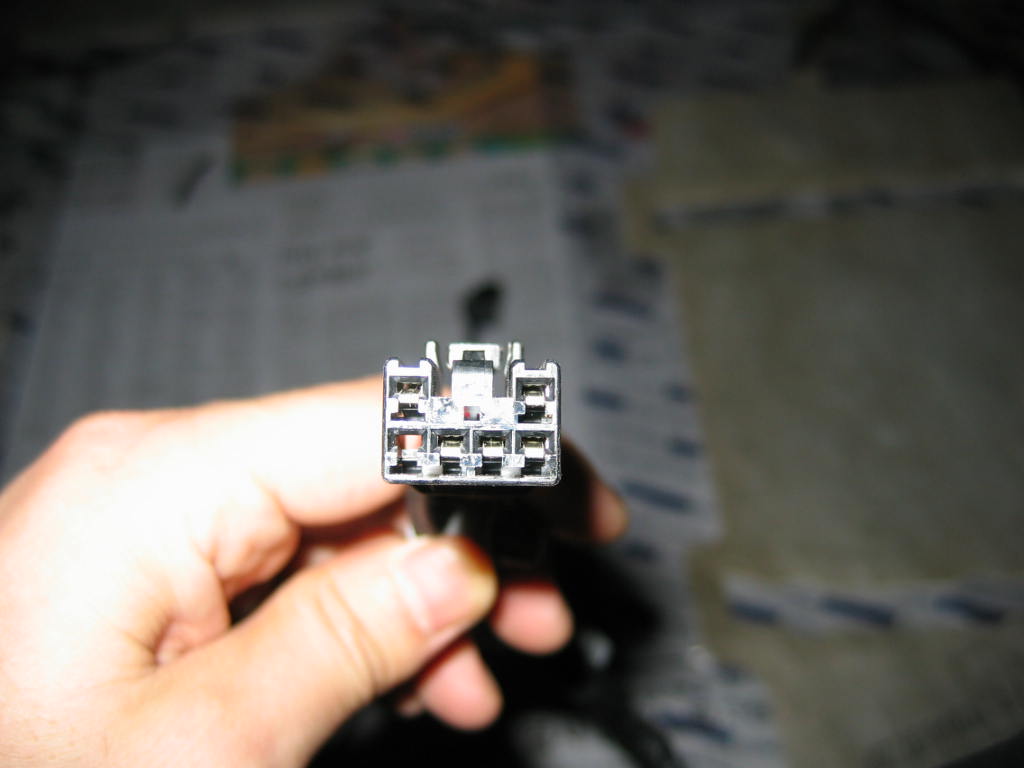

다음 사진 열선 메인짹을 정면에서 본 것인데 6핀 커넥터입니다.
커넥터를 정면으로 보았을 때 커넥터 핀의 순서가 아래와 같다고 하면,
1 2
6 5 4 3
1 - ACC(+) : 빨강색 굵은 배선(한 가닥)
2 - ACC(+) : 빨강색 굵은 배선(한 가닥)
3 - 접지(-) : 검은색 굵은 배선(한 가닥)
4 - 미등(+) : 녹색 얇은 배선(두가닥)
5 - 미등(-) : 검정색 얇은 배선(두가닥)
6 - 사용 안함(비어 있음)

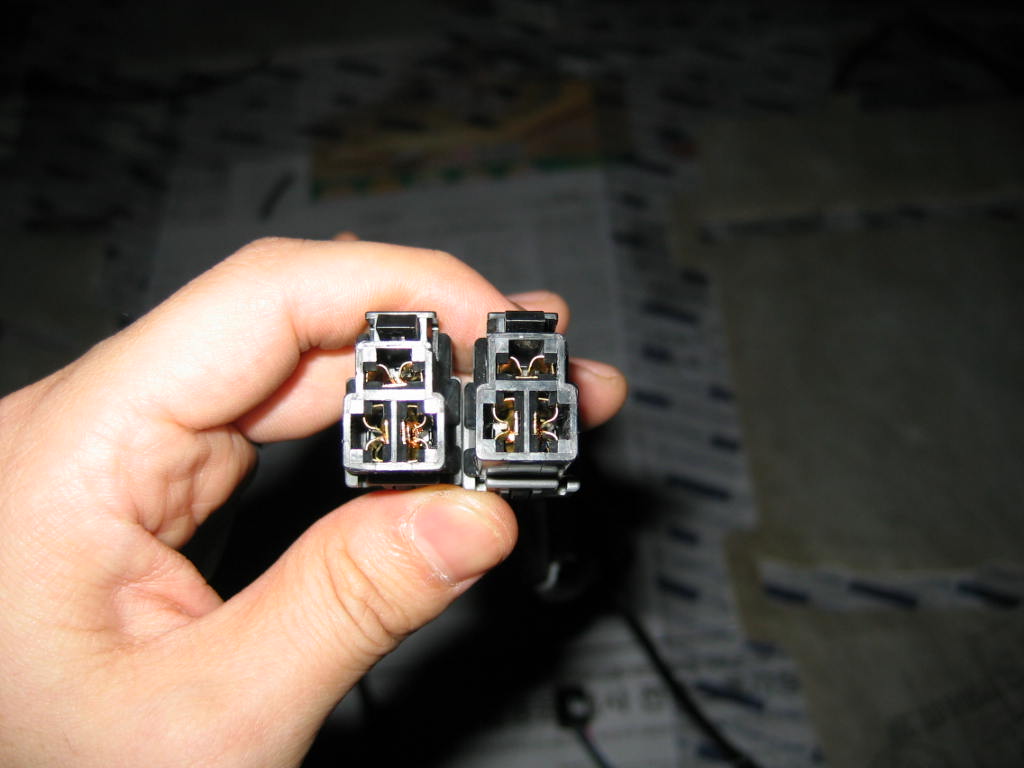

열선 와이어링에서 열선 패드와 연결되는 두 개의 짹인데 모두 3핀 짹이구요.
열선 패드에 있는 운전석/조수석 긴 배선짹과 각각 연결하시면 됩니다.
