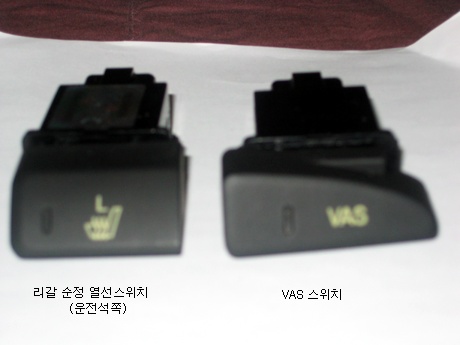

열선 스위치 : 한번 누르면 락이 걸리고 다시 한번 누르면 원상 회복되는 스위치
VAS 스위치 : 락이 걸리지 않는 푸쉬 스위치
리갈 센터페시아 비상등 반대편에 있는 VAS 스위치를 GPS, 네비게이션 등 다른
기기의 전원을 공급하는 스위치로 사용하고자 할 경우 스위치를 누를때 락이
걸리도록 만들어 줘야 합니다. 따라서 락이 걸리는 순정 스위치 중 열선스위치와
아래와 같이 일부를 간단히 교환해 주면 VAS 스위치를 사용할 수 있습니다.

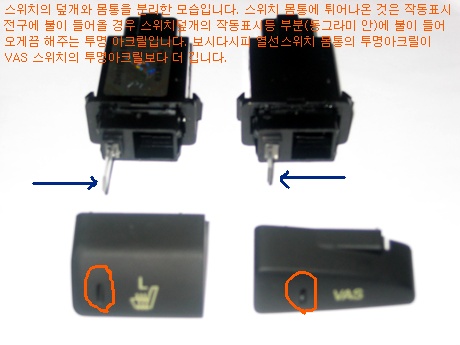

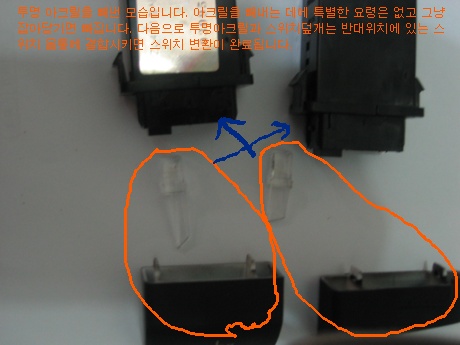

투명아크릴을 빼낸 모습입니다. 아크릴을 빼내는데 특별한 요령은 없고 그냥 살짝
잡아당기면 빠집니다. 투명아크릴과 스위치 덮개(각 원 내부)를 반대편에 놓인

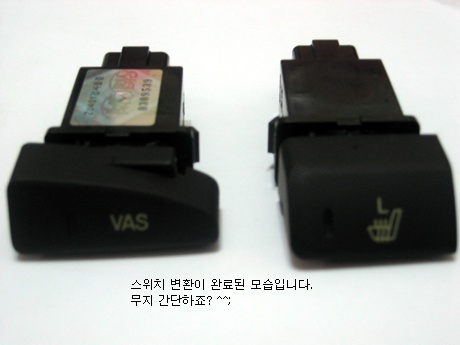

스위치 몸통과 결합하면 스위치 변환이 완료됩니다.
이제 VAS 스위치 덮개는 순정 열선스위치의 몸통과 결합되어 있으므로
열선 스위치 수놈핀의 배열만 알면 VAS 스위치를 활용할 수 있습니다.

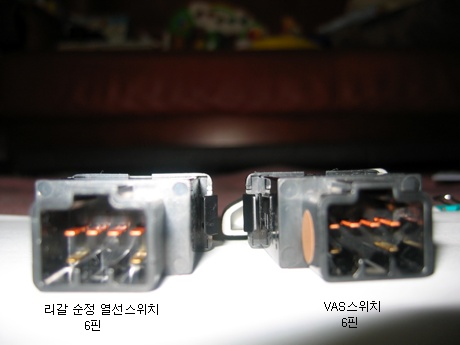

열선스위치 수놈핀의 배열은 다음과 같습니다.
1 2 3 4
5 6
1: 사용안함 2 : 미등(+) 3 : 출력(+) 4 : 입력(+) 5 : 미등(-) 6 : 접지
이런 핀 구조에 따라 사용을 원하시는 기기나 부품을 연결하시면 되겠습니다.
