[스크랩] 칠공이(네비)매립 장착과정 사진



내장을 들어내고 옆면 라인의 굴곡을 잘라냈습니다

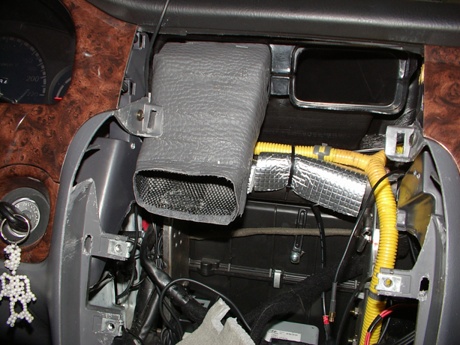

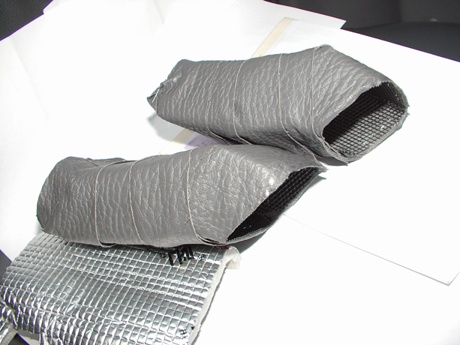

송풍구를 아래쪽으로 연장해줄 덕트입니다 망으로 틀을 만들어 레자로 감싸준 모습입니다

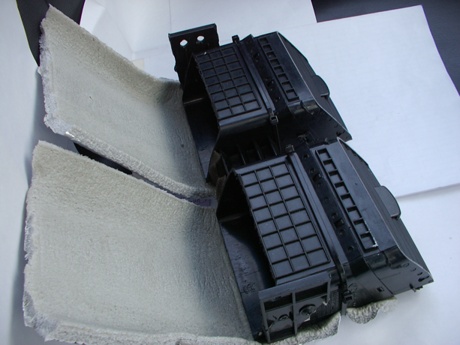

덕트가 쉽게 들어가도록 뒷 부분을 비스듬하게 날려줍니다

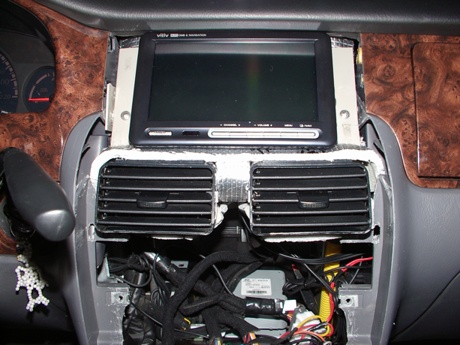

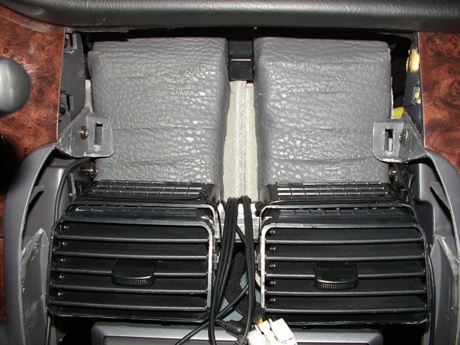

송풍구가 아래층으로 이사했군요

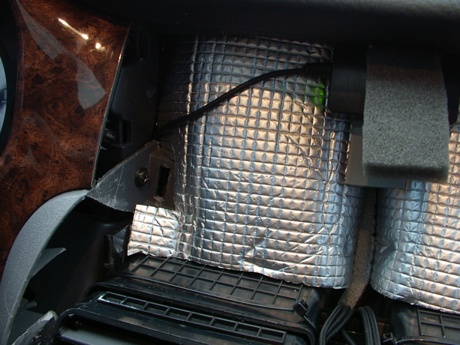

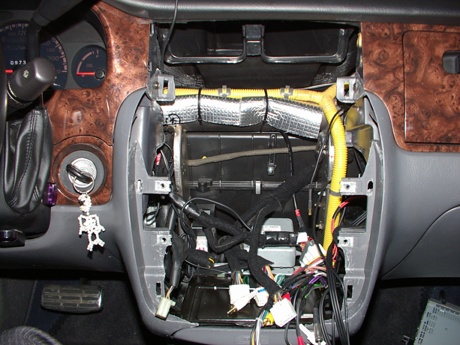

열차단을 위해서 보온재로 감싸줬구요 위쪽에 보이는건 GPS재방사 안테나입니다

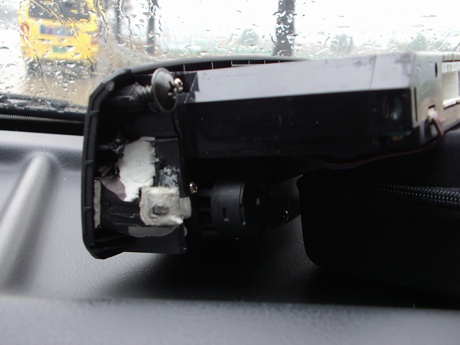

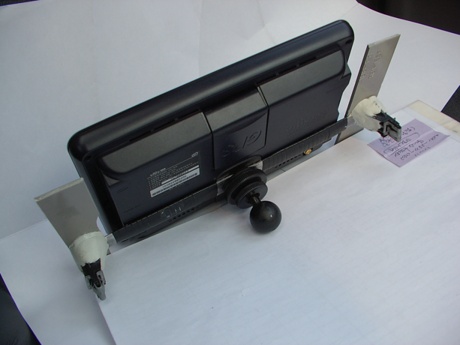

네비 장착을 위해서 고정브라켓을 만들었습니다

기존 핀 구멍 6개 중 맨 위 핀구멍을 이용해 네비를 장착해줍니다

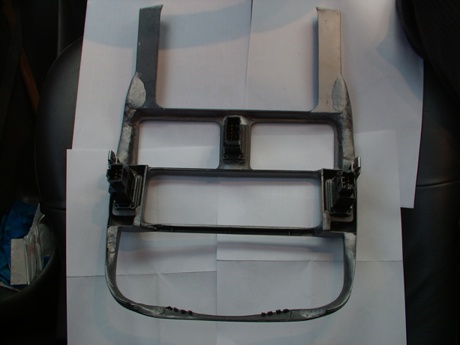

이 것은 센터페시아를 새로 제작한겁니다 기존것을 토막토막 잘라서 아랫부분을 만든후

윗부분을 새로 제작해 두개를 다시 하나로 조립해 이런 모양을 만든겁니다

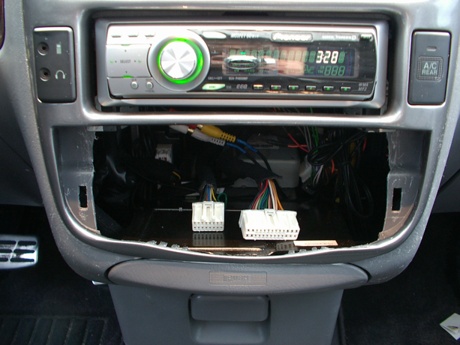

오디오가 들어갔구요 아래쪽에는 공조기가 들어갑니다

공조기에 핀을 새로 달아서 바로 윗사진 공조기 자리 핀구멍에 고정을 시켜줍니다

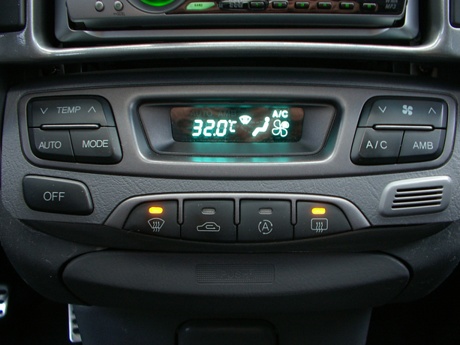

공조기가 자리를 잡았네요. 디스플에이 창이 바뀌었죠?

기존창에 스크래치가 많아 제거해버렸죠 안쪽으로 유리를 대주고 선팅지 붙여서 만들어 봤습니다

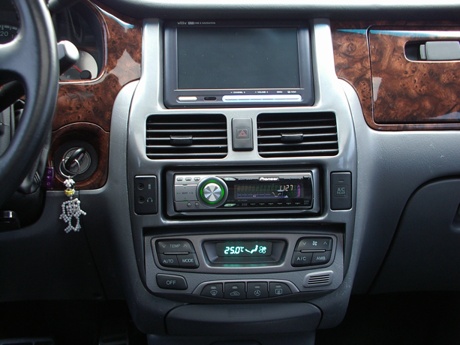

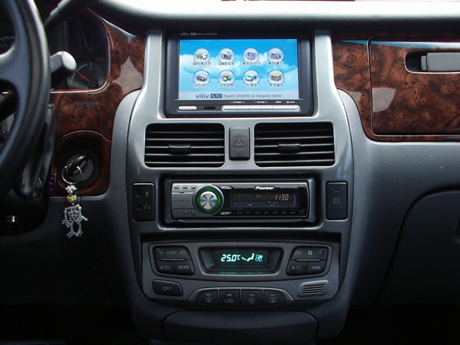

개조완료 사진이네요

작업이 생각보다 상당히 까다롭습니다 자재 구하기도 어렵구요

각 부품들을 고정하기 위해 핀도 새로 달아줘야 되구요

다이하면서 항상 느끼는거지만 이걸 왜 하는건지 근디 불치병이라 어찌 안되더군요

권하고 싶은 작업은 아니지만 몇분께서 자료를 요청하셔서 약간의 힌트를 드리고자 올려봅니다

이사 관계로 짐 정리하느라 좀 늦어졌네요
